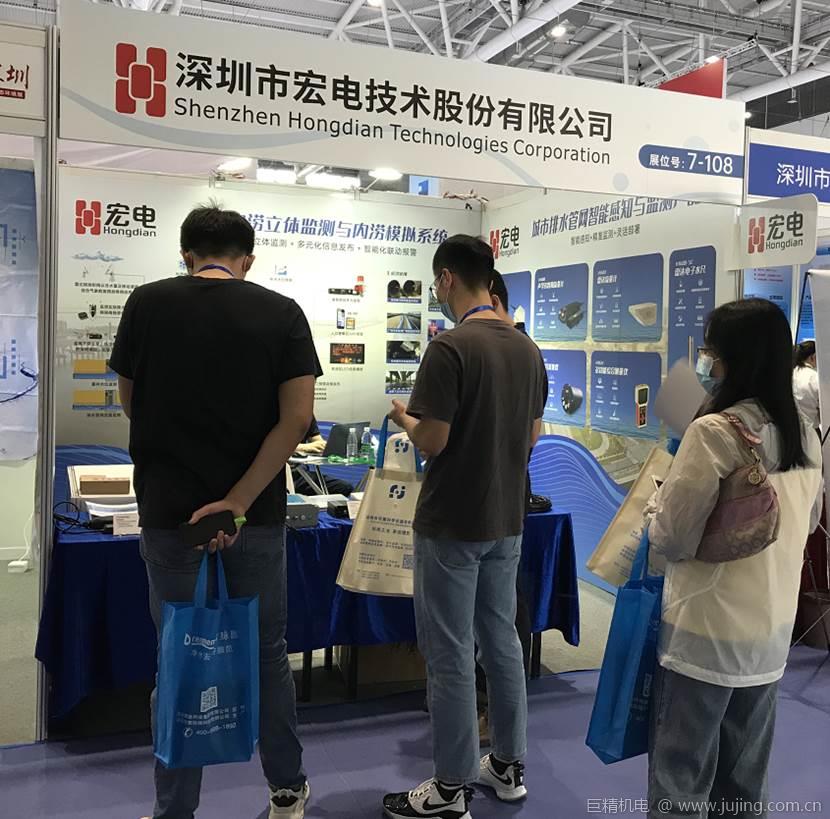

2020年11月3日,2020粤港澳大湾区生态环境技术与设备展览会在深圳国际会展中心盛大开幕,展会旨在促进提升粤港澳大湾区城市竞争力、可持续性及环境的宜居性,汇聚了百余家优秀企业参展,展示产品及技术覆盖智慧环保、城镇供排水、水污染治理、环境监测等领域,吸引了上万名专业观众前来参观。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

作为国内智慧水利水务专家型企业,宏电受邀亮相展会,现场展示了一系列智能感知与监测新产品和解决方案,吸引了广大新老客户、各界朋友莅临展位现场参观体验,洽谈合作。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

城市排水管网智能感知与监测新品

1、声学多普勒流量计

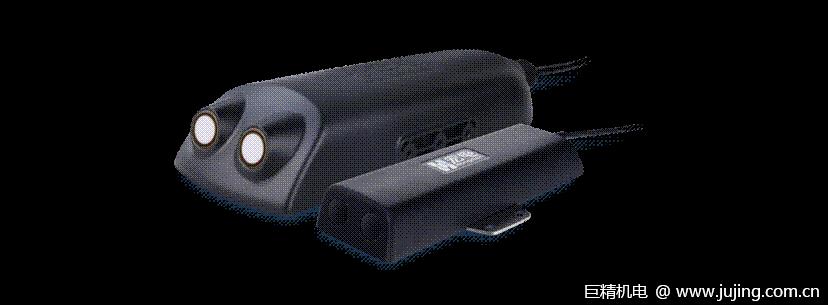

宏电H1688声学多普勒流量计是一款高性价比的接触式测流传感器设备,集合了多种硬科技:

➤超声多普勒技术

➤信号处理算法

➤各种断面流量自动计算

该产品广泛应用在城市排水管网(雨水管、污水管、雨污合流管)、河流以及渠道的流量在线自动监测,尤其适用于浊度大于20mg/L的流体流量测量场合,为排水管网流量模拟及验证、内涝模拟、排水管网养护、河流水文监测及灌区信息化提供精确的流量数据。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

2、雷达水位计

宏电H1600雷达水位计是一款采用高频微波雷达技术的液位探测仪器,通过传感器发射电磁波照射水面并接收回波,由此分析获得水面至电磁波发射点的距离。该产品工作时不受温度气压、水中污染物及沉淀物的影响,主要适用于江河、水库、湖泊、灌渠、河道等自然水域水位监测。具有低功耗、高精度(毫米级)、高可靠性、体积小等特点,设备安装调试方便且免维护,能够很好的满足用户对于产品高精度和高稳定性的需求。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

3、气泡式水位计

宏电H1506气泡式水位计是一款水位测量类设备,属于基于压力传感器和导气管的间接测量装置。主要用于中小水库水位测量、河流湖泊水位测量以及排水管道水位测量等场合,可较好地应对淤积等使用环境,安装简便、易于操作,可检测水位、电压等多种参数,能够很好的满足用户对于产品高精度和高稳定性的需求。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

4、窨井综合采集仪

H5110-YJ窨井综合采集仪基于NB-IoT通信,以高性能低功耗微控制器为核心,在结构上采用一体化设计理念,提供多路配套传感器接入的接口和多个通信接口,是集数据采集、存储、控制、通信和远程管理等功能于一体的智能遥测数字终端设备,主要应用于窨井水位等监测场景。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

5、多功能综合测量仪

H1611多功能综合测量仪是一款便携式的手持综合测量仪器,具有2.8寸LCD显示及7键薄膜操作按键,可配置传感器相关参数,例如:水位、流速及流量等参数,并通过显示屏实时显示测量数据。支持对接RTU/PLC等设备进行数据的采集传输。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

6、雷达流量计

H1601雷达流量计采用先进的平面微波雷达技术,通过非接触方式测量水体的流速和水位,根据内置的软件算法,计算并输出实时断面流量及累计流量。该产品分别使用24GHz和60GHz微波技术进行流速和水位测量,不受外部环境条件、污水腐蚀和泥沙影响,可全天候稳定工作。该产品还具有功耗低、体积小、安装维护方便等特点,非常适合河道、灌渠等野外测量环境。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

宏电城市内涝立体监测与内涝模拟系统

城市内涝立体监测与内涝模拟系统由现场监测站及监控中心平台软件组成,现场监测站由雨量传感器、雷达水位计/气泡水位计/压力水位计、流速/流量传感器、视频监控、声光报警器、LED显示屏、遥测终端机和电源系统组成。监控中心软件平台可远程监测重点区域的空中降雨量、地面产流、排水管网汇流等实时数据,基于DEM数据和管网分布信息,通过分布式水文模型实现内涝模拟、淹没分析及积水水位预测功能。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

系统功能

 一张图的设计理念,在GIS地图上查看各监测点的实时雨量、水位、流量及图片;

 在线监测排水管网(雨水管、污水管、雨污混流管)的流速、水位以及流量数据,实现对管网流量的实时监测;

 支持声光报警及LED预警信息(“允许通行”、“谨慎通行”、“禁止通行”等)发布功能;

 预警信息可通过短信推送至手机、移动端APP,可在移动端查看监测数据、预警信息;

 支持图像抓拍及视频监控功能,可扩展支持视频本地存储和实时上报功能;

 可与排污泵站实现系统联动,根据主干管网流量、水位情况与污水处理厂的污水处理情况,实现对排污泵站的运行优化;

 可与排水泵站实现系统联动,根据积水监测点水位变化自动控制水泵的启停;

 通过图片确定淹没区边界范围;

 支持产汇流分析与城市内涝模拟;

 软件平台可实现积水水位预测。

硬件部署

在空中、地表和地下管网,通过部署测雨雷达、雨量计、液位传感器、流速流量传感器、声光报警器(可选)、图像/视频监控传感器、遥测终端机和电源系统等,实时测量空中雨量、地表实际降雨量、监控区域实际液位、地下排水管网运行情况等信息,并可通过视频/图像抓拍进行状态确认。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展

1、空中降水监测

由测雨雷达、遥测终端机和电源系统组成。在城市郊区合适位置进行中小型测雨雷达的安装部署,以及接入当地天气预报数值,来监测空中实时雨量情况。

2、地表产流监测

由雨量计、液位传感器、声光报警器(可选)、图像/视频监控传感器、遥测终端机和电源系统组成。通过在下穿立交、低洼路段/区域、重点保护区域等安装部署相关设备,针对降雨量、液位等进行实时监测,关键区域可通过增加图像监控传感器进行图片抓拍进行运行情况实时确认。

3、排水管网(窨井)监测

由液位传感器、流速流量传感器、水质传感器、可燃/有毒气体监测传感器、遥测终端机和电源系统组成。安装部署在排水管网检查井内,实现排水管网的液位、流速、流量和水质监测,某些主干管段可通过加装气体传感器来探测甲烷、硫化氢等气体含量。

软件平台建设

基于GIS一张图理念开发的城市洪涝监测预警决策平台是宏电智慧水务云平台的主要应用子系统,整个云平台基于统一的数据接入、存储及共享数据接口机制实现智慧水务的所有应用业务。城市洪涝监测预警决策平台通过调用当地临近数值气象预报信息、DEM数据、管网分布信息和实时监测数据(雨量、水位、水量、水质等),率定分布式水文模型的产汇流参数,自动提高内涝模拟的精度,并提高积水预测的预期。

助力城市管网监测智慧化,宏电亮相粤港澳大湾区生态环境技术与设备展
